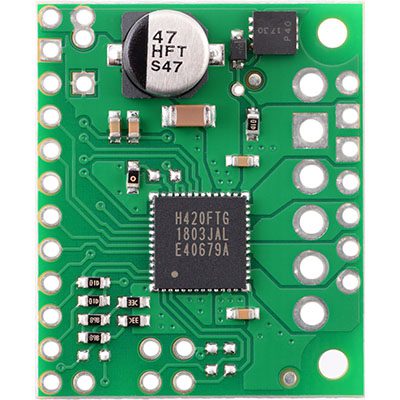

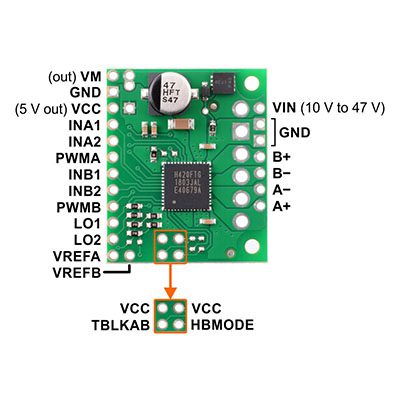

Esta placa de conexión facilita el uso del controlador de motor de CC con escobillas TB67H420FTG de Toshiba, que puede funcionar en modo de dos canales para el control bidireccional independiente de dos motores o en modo de un solo canal para impulsar un motor con mayor corriente. Tiene un amplio rango de voltaje operativo de 10 V a 47 V y puede entregar 1,7 A continuos a cada canal del motor, o 3,4 A en modo de un solo canal. Un umbral de corte de corriente configurable permite que el TB67H420 limite activamente la corriente del motor y cuenta con protección integrada contra condiciones de bajo voltaje, sobrecorriente y sobretemperatura; nuestra placa portadora también agrega protección contra voltaje inverso (hasta 40 V).
Controlador de motor de puente H de uno o dos canales (puede controlar uno o dos motores de CC)
Tensión de alimentación del motor: 10 V a 47 V
Corriente de salida:
hasta 1,7 A continuos (4,5 A pico) por motor en modo de dos canales
hasta 3,4 A continuos (9 A pico) en modo monocanal
El corte de corriente configurable limita activamente la corriente del motor a 4,5 A por canal (dual) o 9 A (simple) de forma predeterminada; se puede reducir con resistencias externas o fuentes de voltaje
No se necesita suministro lógico separado; las entradas son compatibles con 3V y 5V
La interfaz de entrada flexible ofrece varias opciones de control
Bloqueo por bajo voltaje y protección contra sobrecorriente/cortocircuito y sobretemperatura
Detección de carga abierta
La placa portadora agrega protección contra voltaje inverso de hasta 40 V
Las salidas de error activas bajas indican sobrecorriente, sobretemperatura o condición de carga abierta
Tamaño compacto (1,0″ × 1,2″)
Almohadilla de tierra soldable expuesta debajo del controlador IC en la parte inferior de la PCB
