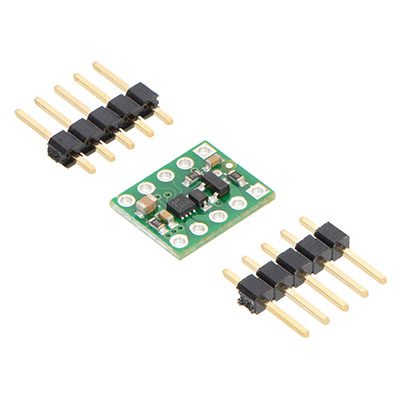

El DRV8838 de Texas Instruments es un diminuto circuito integrado de controlador de motor con puente H que se puede utilizar para el control bidireccional de un motor de CC con escobillas de 0 V a 11 V. Puede suministrar hasta aproximadamente 1,7 A de forma continua y puede tolerar picos de corriente de hasta 1,8 A por períodos cortos, lo que lo convierte en un controlador ideal para motores pequeños que funcionan con voltajes bajos.
Controlador de motor de puente H: puede conducir un motor de CC
Tensión de alimentación del motor: 0 V a 11 V
Tensión de alimentación lógica: 1,8 V a 7 V
Corriente de salida: hasta 1,7 A continua (1,8 A pico); el funcionamiento con voltajes de suministro lógicos y de motor bajos reduce la corriente de salida continua máxima

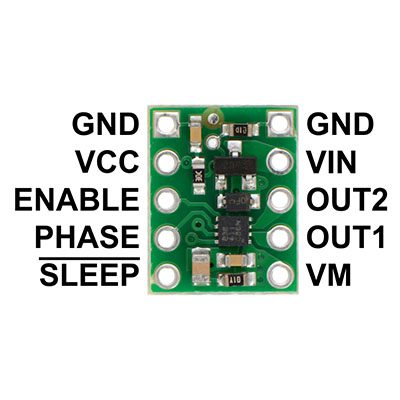

Interfaz PHASE/ENABLE (un pin controla la dirección y otro controla la velocidad)
Las entradas son compatibles con 3V y 5V
Bloqueo de bajo voltaje en el suministro lógico y protección contra sobrecorriente y sobretemperatura
Protección contra voltaje inverso en el suministro del motor
Tamaño compacto (0.5″×0.4″) con el factor de forma de un paquete DIP de 10 pines
