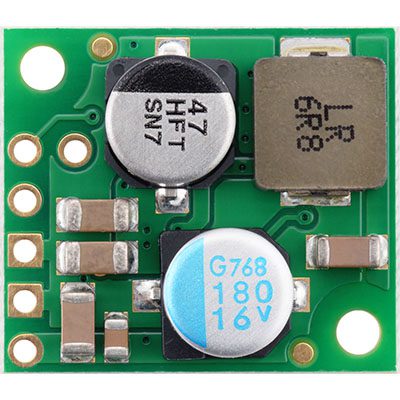

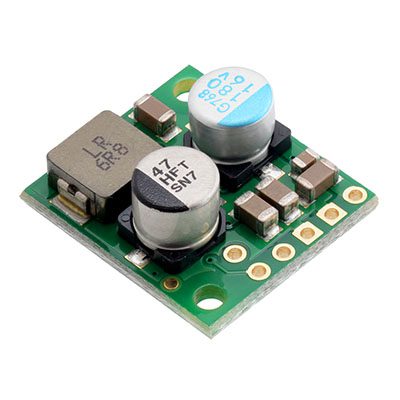

Este pequeño regulador reductor (o reductor) de conmutación síncrona toma un voltaje de entrada de hasta 50 V y lo reduce de manera eficiente a 12 V. La placa mide solo 0,7″ × 0,8″ pero ofrece corrientes de salida continuas máximas típicas entre 2 A y 3,3 A, dependiendo del voltaje de entrada, lo que lo hace ideal para alimentar cargas moderadas como sensores o motores pequeños.
Voltaje de entrada: 12,9 V a 50 V (entrada mínima sujeta a consideraciones de voltaje de caída; consulte la sección de voltaje de caída para obtener más detalles)
Voltaje de salida: 12 V con 4% de precisión
Corriente de salida continua máxima típica: 2 A a 3,3 A (consulte el gráfico de corriente de salida continua máxima a continuación)
Eficiencia típica del 90 % al 95 %, según el voltaje de entrada, el voltaje de salida y la carga (consulte el gráfico de eficiencia a continuación)
Frecuencia de conmutación: ~500 kHz bajo cargas pesadas
Modo de ahorro de energía con operación ultrasónica que aumenta la eficiencia de carga ligera al reducir la frecuencia de conmutación, pero la mantiene por encima del rango audible (20 kHz)
Corriente de reposo sin carga típica de 1 mA a 3 mA (consulte el gráfico de corriente de reposo a continuación)
Habilite la entrada con un umbral de corte preciso para desconectar la carga y poner el regulador en un estado de baja potencia que consume aproximadamente de 10 µA a 20 µA por voltio en el VIN
La salida «Potencia buena» indica cuando el regulador no puede mantener adecuadamente el voltaje de salida
Protección contra subtensión y sobretensión de salida
La función de arranque suave limita la corriente de entrada y aumenta gradualmente el voltaje de salida
Protección contra voltaje inverso integrada hasta 40 V, protección contra sobrecorriente y cortocircuito, apagado por sobretemperatura
Tamaño compacto: 0,7″ × 0,8″ × 0,345″ (17,8 mm × 20,3 mm × 8,8 mm)
Dos agujeros de montaje de 0.086″ para tornillos #2 o M2
